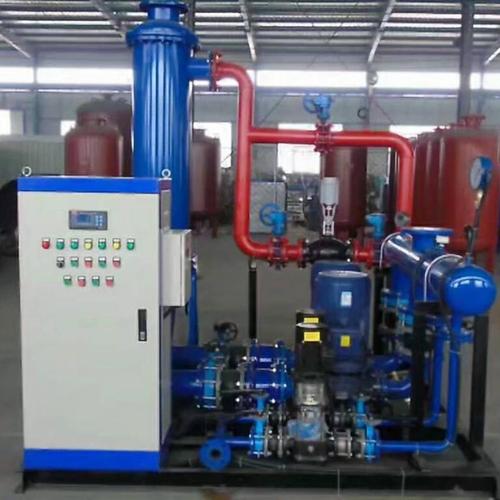

管殼式換熱機組的分類

管(guan)(guan)殼(ke)式換(huan)(huan)熱(re)(re)機組(zu)(zu)由于管(guan)(guan)內(nei)外流體的(de)溫(wen)度(du)不同，因之換(huan)(huan)熱(re)(re)器的(de)殼(ke)體與管(guan)(guan)束(shu)的(de)溫(wen)度(du)也不同。如果兩(liang)溫(wen)度(du)相差很大，換(huan)(huan)熱(re)(re)器內(nei)將(jiang)產生(sheng)很大熱(re)(re)應(ying)力(li)，導(dao)致管(guan)(guan)子彎曲、斷裂，或(huo)從管(guan)(guan)板上拉脫。因此，當管(guan)(guan)束(shu)與殼(ke)體溫(wen)度(du)差超過50℃時，需(xu)采(cai)取適(shi)當補(bu)(bu)償(chang)措(cuo)施，以(yi)消除或(huo)減少熱(re)(re)應(ying)力(li)。根據(ju)所采(cai)用的(de)補(bu)(bu)償(chang)措(cuo)施，管(guan)(guan)殼(ke)式換(huan)(huan)熱(re)(re)機組(zu)(zu)可分(fen)為以(yi)下幾種主要類(lei)型：

1、固定管板式換熱器管束兩端(duan)的(de)管板與(yu)殼體聯成(cheng)一體，結構簡單,但只適用(yong)于冷熱流體溫度(du)差不(bu)大(da),且殼程不(bu)需機械清洗時的(de)換熱操作。當溫度(du)差稍(shao)大(da)而殼程壓力(li)又不(bu)太(tai)高(gao)時，可(ke)在(zai)殼體上安裝(zhuang)有彈性(xing)的(de)補償(chang)圈，以(yi)減小熱應力(li)；

2、浮(fu)頭(tou)式(shi)換(huan)(huan)熱器管束(shu)一端的管板可自由浮(fu)動(dong)，完全消除了熱應力;且整個管束(shu)可從殼體中抽出,便于(yu)機械清洗和檢修(xiu)。浮(fu)頭(tou)式(shi)換(huan)(huan)熱器的應用(yong)較(jiao)廣，但結構比較(jiao)復(fu)雜，造價較(jiao)高；

3、 U型管式(shi)換熱器 每(mei)根換熱管皆彎成(cheng)U形，兩(liang)端(duan)分(fen)別固定在同一管板(ban)上下兩(liang)區，借助(zhu)于管箱內的隔板(ban)分(fen)成(cheng)進出口兩(liang)室。此種換熱器完全消除了(le)熱應力，結構比浮頭式(shi)簡(jian)單，但管程不(bu)易清洗；

4、渦流(liu)(liu)熱(re)(re)膜換(huan)熱(re)(re)器渦流(liu)(liu)熱(re)(re)膜換(huan)熱(re)(re)器采用渦流(liu)(liu)熱(re)(re)膜傳熱(re)(re)技術(shu)，通(tong)過改變流(liu)(liu)體(ti)運動狀(zhuang)態(tai)來增加傳熱(re)(re)效(xiao)果，當介質(zhi)經過渦流(liu)(liu)管(guan)表面(mian)時，強力沖刷管(guan)子表面(mian)，從而(er)提(ti)高換(huan)熱(re)(re)效(xiao)率。高可達10000W/m2℃。同時這種結構(gou)實現了耐腐蝕、耐高溫、耐高壓、防結垢(gou)功能。其它(ta)類型(xing)的換(huan)熱(re)(re)器的流(liu)(liu)體(ti)通(tong)道為固定方(fang)向流(liu)(liu)形(xing)式，在(zai)換(huan)熱(re)(re)管(guan)表面(mian)形(xing)成繞流(liu)(liu)，對流(liu)(liu)換(huan)熱(re)(re)系數降(jiang)低(di)。
